製品紹介 サドルジョイント

可とう性支管継手

サドルジョイント

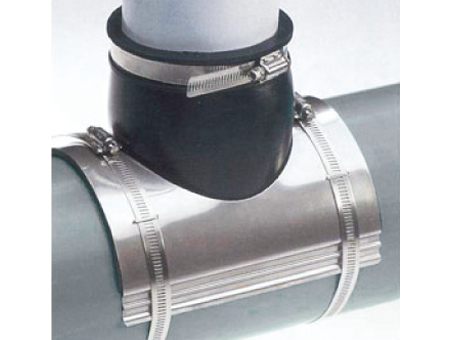

サドルジョイント写真

地震動に対して弱点となる支管-本管の接続部分の可とう性を確保します。

  • 施工後は即埋め戻し可能
  • 浸入水、漏水を完全防止!
  • 維持管理費を節減

構造

EPDMゴム製の継手を本管にステンレス製バンドで取り付け、支管を接続します。
接着剤やシール材を使用する必要がなく、湿潤面での施工が可能です。

材質
ゴム本体:EPDMゴム
バンド、本管カバー:SUS304ステンレス

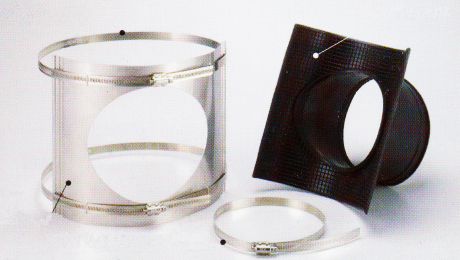

サドルジョイント構造イメージ

特徴とメリット

施工性

サドルジョイントの取り付けは、3本のステンレス製バンドを締め付けるだけで、簡単・確実におこなえます。
接着剤やシールを使用しないので、湿潤面での施工が可能で、施工後はすぐ埋め戻しができます。

水密性

ゴム本体の密着性と、ステンレスバンドの締め付けで、侵入水、漏水を完全に防ぎます。
外水圧0.10 MPa耐える水密性を有します。

耐久性

ゴム本体は耐薬性はもちろん、特に耐オゾン性・耐候性・耐酸性に優れたエチレンプロピレンゴムを採用し、バンド・本体カバーは、耐食性に優れたSUS304を採用しています。

可とう性

ゴムの柔軟性が不等沈下や地震・車両震度などのあらゆる外圧から管の損傷を防ぎます。
曲げ角度は30°。

経済性

従来工法に比べて大幅な工期短縮が図れます。
更に、漏水・侵入水・管の損傷を防ぐことができるため、維持管理費が節減でき、トータルなコストダウンが図れます。

製品ラインナップ

適用管種

サドルジョイント適用管種イメージ01
サドルジョイント適用管種イメージ02
サドルジョイント適用管種イメージ03

寸法表

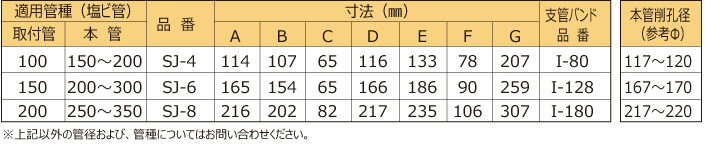

サドルジョイント寸法表

試験結果と公的証明書

通常位置および強制的に屈曲させた状態で、水密試験をおこない、外水圧0.10MPa(水柱10m)を確認しています。

SJ4(支管径φ100用)

接続条件 外水圧 (MPa) 保持時間 (分) 結果
通常位置 0.10 3 漏水なし
屈曲変位(変位量15度) 0.10 3 漏水なし
