製品紹介 台付管

バイコン製高強度外圧管

台付管

台付管写真

BZ台付管は、多様な要求性能に応える優れた高強度管です。
施工性・耐震性はもちろん、環境性にも優れています。

  • ベース付形状でコンクリート基礎不要
  • 高性能ゴムジョイント内蔵
  • 吊上げが迅速・確実

構造

受口(ソケット)、差口(スピゴット)、インサートナット(デーハーアンカー)

受口(ソケット)、差口(スピゴット)、インサートナット(デーハーアンカー)
合理的な断面形状

合理的な断面形状
高性能ゴムジョイント

高性能ゴムジョイント(BZガスケット)

特徴とメリット

施工性

  • 底部がベース付(台付)形状なので、コンクリート基礎が不要です。
  • 高性能ゴムジョイント(BZガスケット)があらかじめ管に埋め込まれており、接合時にゴムジョイントを装着する手間が不要です。
  • 偏芯しにくい構造です。
  • インサートやデーハーアンカーを使用するため、管の吊り上げが迅速・確実に行えます。
  • 同クラスの高強度管に比べて軽量です。
施工性

差口に滑材を塗布し…

差口に滑材を塗布し…

差し込むだけ!
接合方法の詳細
接合方法の詳細イメージ01
接合方法の詳細イメージ02

環境性

バイコン製法と合理的な断面形状のため、コンクリート基礎を施工した場合のヒューム管や同クラスの高強度管に比べて、大幅なCO2削減が可能です。(セメント使用に係る排出量で20%以上)
セメント使用に係るCO2排出量比較(呼び径600)
セメント使用に係るCO2排出量比較(呼び径600)

吊り下げ方式による施工性の違い

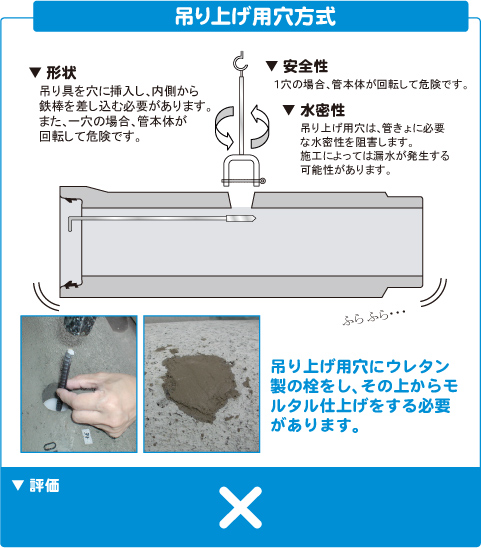

吊り上げ用穴方式

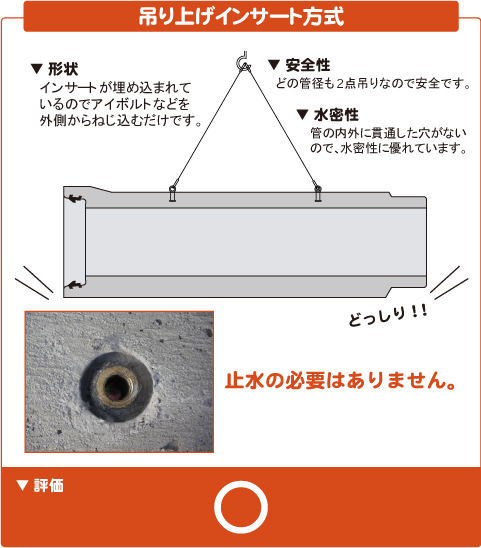

吊り上げインサート方式

バイコン製法とは?

粒度調整された超硬練コンクリートを振動(Vibration)と圧縮(Compression)によって締め固め、成形直後に脱型する方法です。
少ないセメントで大きな強度の製品が製造できます。

バイコン製法 表
バイコン製法 イメージ

耐久性

  • 管に作用する荷重に対して合理的な断面形状のため高強度です。
  • バイコン製法のため中性化、磨り減り 抵抗性、耐薬品性など耐久性が高く、構造物の長寿命化に寄与します。
耐久性 表
BZ台付管の強度

耐震性

高性能ゴムジョイントと長い抜出し長により「下水道施設の耐震対策指針と解説-2014年版」及び「下水道施設耐震計算例-管路施設編-2001年版」に準拠したレベル2の耐震性能を備えています。

耐震性 表
日本下水道 台付管小委員会による立会試験状況

経済性

  • コンクリート基礎が不要なので、工程短縮が可能です。
  • 同クラスの高強度管より軽量なので、経済的です。
  • 許容土被り範囲が広く、道路分野、下水分野を問わず、汎用性があります。

水密性

高性能ゴムジョイント(BZガスケット)により外圧管として接合部に要求される0.10MPaの水密性を確保します。

製品構成

BZ台付管の形状寸法

BZ台付管の形状寸法 イメージ01
BZ台付管の形状寸法 イメージ02

BZ台付管の据付寸法

BZ台付管の据付寸法イメージ01
BZ台付管の据付寸法イメージ02

BZ台付管の土かぶり範囲

BZ台付管の据付寸法イメージ01

製品ラインナップ

ベース板

ジョイント部の不等沈下を防止します。
基礎コンクリート不要で養生がいらず、工程短縮が図れます。
転圧した地盤の上に置くだけの簡単施工。
ピンにより確実に連結でき、地盤の不等沈下に対応します。
台付管
台付管ベース板 表
台付管ベース板

試験結果と公的証明書

φ200~φ1200
「国土交通省土木工事積算基準(排水構造物工)」(施工パッケージ型積算基準)に準拠します。
φ150
実績に基づく「全国バイコン協会歩掛」を定めています。

管裾付歩掛表

※1 バックホウ規格:排ガス対策型 クローラ型 山積0.45m3(平積0.35m3)2.9t吊
※2 ラフテレーンクレーン規格:排ガス対策型 油圧伸縮ジブ型25t吊
※3 運搬距離30m程度までの小運搬を含むものであり、床掘、埋戻し、残土処理は含まない。
※4 基礎砕石費、諸雑費は、労務費と機械運転経費の合計額に諸雑費率を乗じた金額を計上する。
  (1)基礎砕石費は、敷設・転圧労務、材料投入・締固め機械運転経費、砕石等材料費を含む。
  (2)諸雑費は、緊結用器具、コンクリートカッタ運転経費、目地モルタル、鉄筋コンクリート台付管損失分の費用、カッタブレードの損耗費を含む。
※5 基礎砕石の敷均し厚は、20cm以下を標準とし、これにより難い場合は別途計上する。
