製品紹介 ブーツEXシリーズ
マンホール用可とう性継手
ブーツEXシリーズ
![ブーツEXシリーズ写真](https://itoyogyo.co.jp/renew2018/wp-content/uploads/img-1-1.jpg)
ブーツEXは、バンドを締付けるだけで容易に施工できます。φ150~450の様々な管きょに使用することができ、優れた可とう性・耐震性を有しています。
建設技術審査証明事業 下水道技術 第1951号
- 汎用工具使用OK
- レベル2地震動に対応
構造

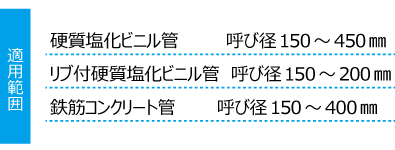

材質と適用範囲
![ブーツEX](https://itoyogyo.co.jp/renew2018/wp-content/uploads/boots_ex_cons001.jpg)
![ブーツEX適用範囲](https://itoyogyo.co.jp/renew2018/wp-content/uploads/boots_ex_cons002.jpg)
特徴とメリット
施工性
![内部バンドはウエッジを締め付けることで、拡張圧着が可能です](https://itoyogyo.co.jp/renew2018/wp-content/uploads/boots_ex_melit001.jpg)
内部バンドはウエッジを締め付けることで、拡張圧着が可能です。
![外部バンドを締め付けることで管きょの接続が完了します。](https://itoyogyo.co.jp/renew2018/wp-content/uploads/boots_ex_melit003.jpg)
外部バンドを締め付けることで管きょの接続が完了します。
![ウエッジ部分が六角ボルトとなっており、汎用工具が使用できます。](https://itoyogyo.co.jp/renew2018/wp-content/uploads/boots_ex_melit002.jpg)
ウエッジ部分が六角ボルトとなっており、汎用工具が使用できます。
可とう性
- 屈曲角:2°,5°,10° ※
- 軸方向直角変位:±3 mm,±10 mm ※
- 軸方向変位:±60 mm
上記の条件において、外水圧0.10 MPaおよび内水圧0.05 MPaに耐える水密性を有します。
※ 管種・管径ごとに異なります。
耐震性
- 屈曲角:1°m
- 軸方向変位:±60 mm
レベル2地震動を想定した上記の複合条件において、外水圧0.10 MPaおよび内水圧0.05 MPaに耐える水密性を有します。
リブ管を使用するとき
![リブ管を使用するときイメージ001](https://itoyogyo.co.jp/renew2018/wp-content/uploads/boots_ex_melit011.jpg)
![リブ管を使用するときイメージ002](https://itoyogyo.co.jp/renew2018/wp-content/uploads/boots_ex_melit012.jpg)

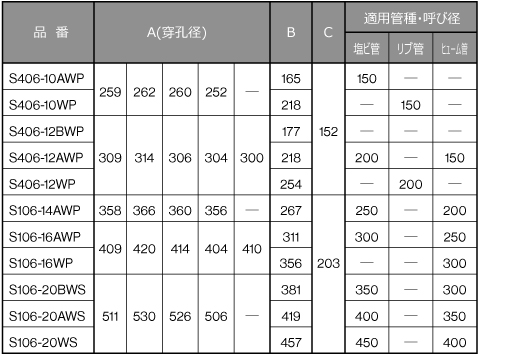

製品ラインナップ
![ブーツEXシリーズ品番](https://itoyogyo.co.jp/renew2018/wp-content/uploads/boots_ex_lineup001.jpg)
![ブーツEXシリーズ製品ラインナップ](https://itoyogyo.co.jp/renew2018/wp-content/uploads/boots_ex_lineup002.jpg)
施工方法
マンホールへの取り付け
管きょへの取り付け(各タイプ共通)
試験結果と公的証明書
