製品紹介 マルチコネクター
マンホール用可とう性継手
マルチコネクター
![マルチコネクター写真](https://itoyogyo.co.jp/renew2018/wp-content/uploads/main_boots_multi-1-450-340.jpg)
マルチコネクターは、ひとつで呼び径30㎜~100㎜の小口径管にフレキシブルにフィットします。
- 管を挿入してバンドを締めるだけ
- 小口径管に十分な水密性
- タケノコ形状で高い可とう性
構造
現場で管を取付ける際、管に合う円周溝でカットして使用します。
![マルチコネクター第1リング](https://itoyogyo.co.jp/renew2018/wp-content/uploads/boots_multi_cons001-310-200.jpg)
第1リング
![マルチコネクター第2リング](https://itoyogyo.co.jp/renew2018/wp-content/uploads/boots_multi_cons002-310-200.jpg)

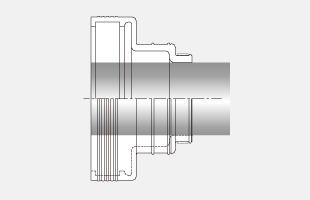

第2リング
![マルチコネクター第3リング](https://itoyogyo.co.jp/renew2018/wp-content/uploads/boots_multi_cons003-310-200.jpg)
第3リング
![マルチコネクター第4リング](https://itoyogyo.co.jp/renew2018/wp-content/uploads/boots_multi_cons004-310-200.jpg)
第4リング
- 材質
- 本体ゴム:EPDMゴム
バンド:SUS304ステンレス
特徴とメリット
施工性
- 六角キャップボルトを締め付けるだけのウェッジタイプを採用。
- 現場では、溝に沿ってカッターでつなぎ部分を切断し、管を挿入して外部バンドを締め付けるだけです。
水密性
小口径管には十分な0.05MPa(外水圧)の水密性を有します。
経済性
本体がタケノコ状になっており、高い可とう性があります。
曲げ角度15°、水平変位60㎜以上

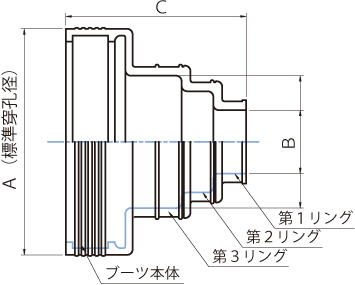

製品ラインナップ

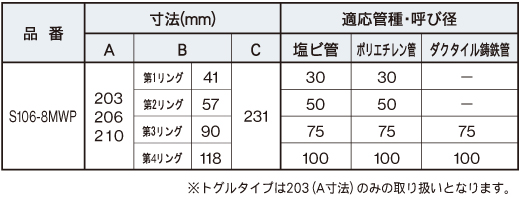

![マルチコネクター製品ラインナップ](https://itoyogyo.co.jp/renew2018/wp-content/uploads/boots_multi_lineup001-520-200.jpg)

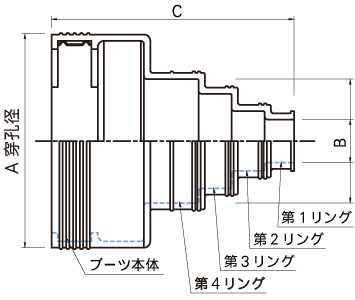

![マルチコネクター製品イメージ](https://itoyogyo.co.jp/renew2018/wp-content/uploads/boots_multi_lineup002-355-300.jpg)
試験結果と公的証明書
通常位置および強制的に屈曲させた状態で、水密試験をおこない、外水圧0.05MPa(水柱5m)を確認しています。
![水密試験](https://itoyogyo.co.jp/renew2018/wp-content/uploads/boots_multi_shiken001.jpg)
VUφ75
![イメージ](https://itoyogyo.co.jp/renew2018/wp-content/uploads/boots_multi_shiken002.jpg)
![イメージ](https://itoyogyo.co.jp/renew2018/wp-content/uploads/boots_multi_shiken003.jpg)
![イメージ](https://itoyogyo.co.jp/renew2018/wp-content/uploads/boots_multi_shiken004.jpg)
